Cosa cambia in ufficio con una parete INWALL
Fra gli uffici non ci sono muri ma lastre di vetro, quindi al mattino il sole che entra dalle finestre sul lato strada arriva fino all'ultima scrivania del corridoio.

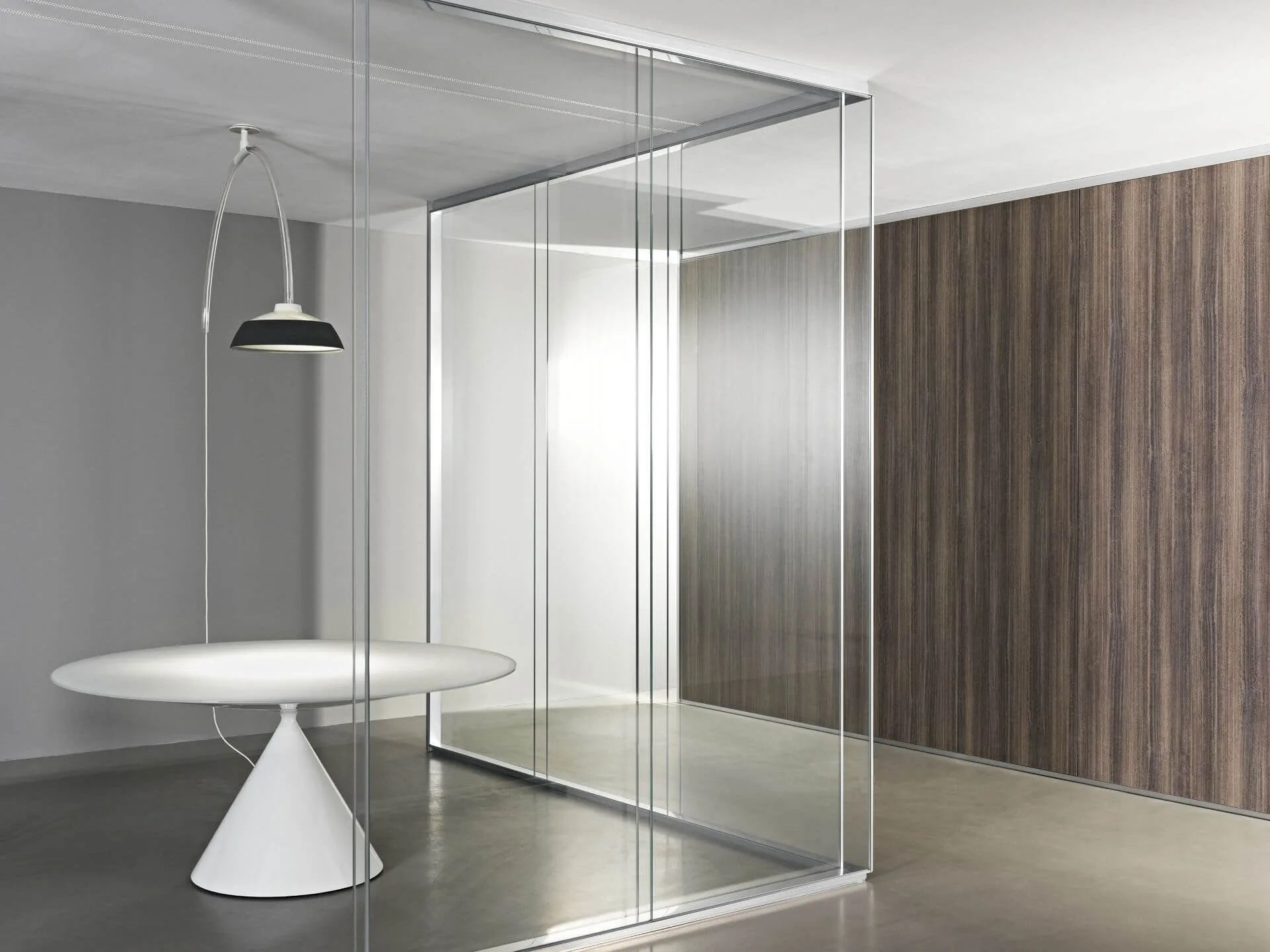

Con INWALL non c'è nemmeno un montante ogni metro a tagliare la vista: fra una lastra e l'altra corre una guarnizione trasparente e la parete si legge come una superficie unica. Chi coordina un gruppo alza gli occhi dal monitor e vede se la sala riunioni è libera senza andare ad aprire la porta.
Chi deve fare una telefonata con un cliente o un colloquio chiude la porta e resta in una stanza vera, non dietro un pannello a mezza altezza. Per la direzione o l'ufficio del personale, dove si parla di contratti e di persone, si guarda alla versione a doppio vetro IW2, quella su cui VetroIN ha fatto le prove acustiche.
Dove invece serve un muro pieno, per l'archivio o il locale stampanti, c'è la versione cieca IWC, con lo stesso profilo da 85 × 40 mm delle pareti vetrate: la linea a pavimento e a soffitto non cambia da una stanza all'altra.
Come è fatta: lastre a filo e fissaggio senza collanti

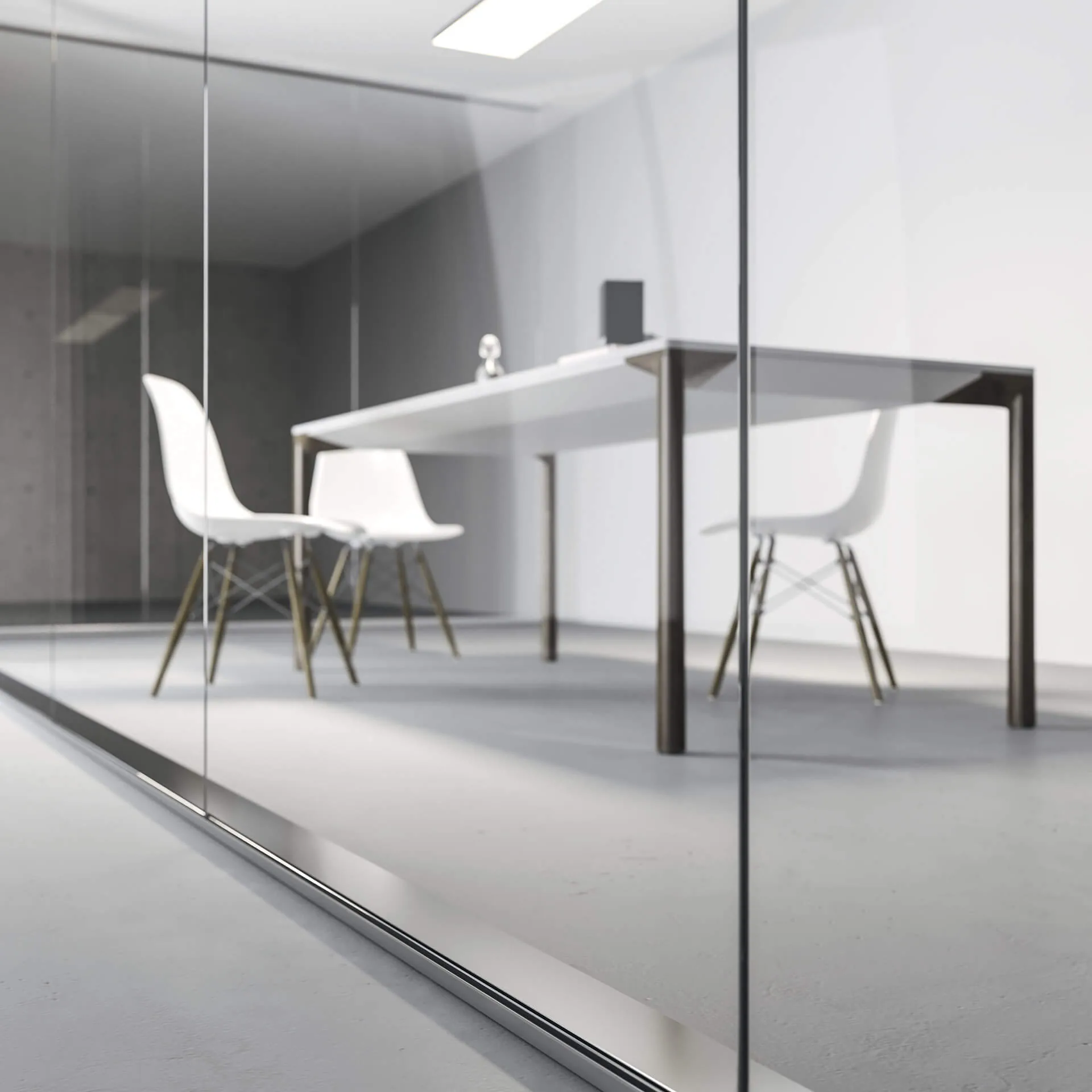

In molte pareti vetrate il vetro è stretto fra profili che lo sormontano. In INWALL le lastre restano a filo sui bordi esterni e la tenuta è affidata a un sistema meccanico a incastro, senza collanti, su un profilo largo 85 mm e alto 40 mm. VetroIN indica come brevettati cinque componenti.

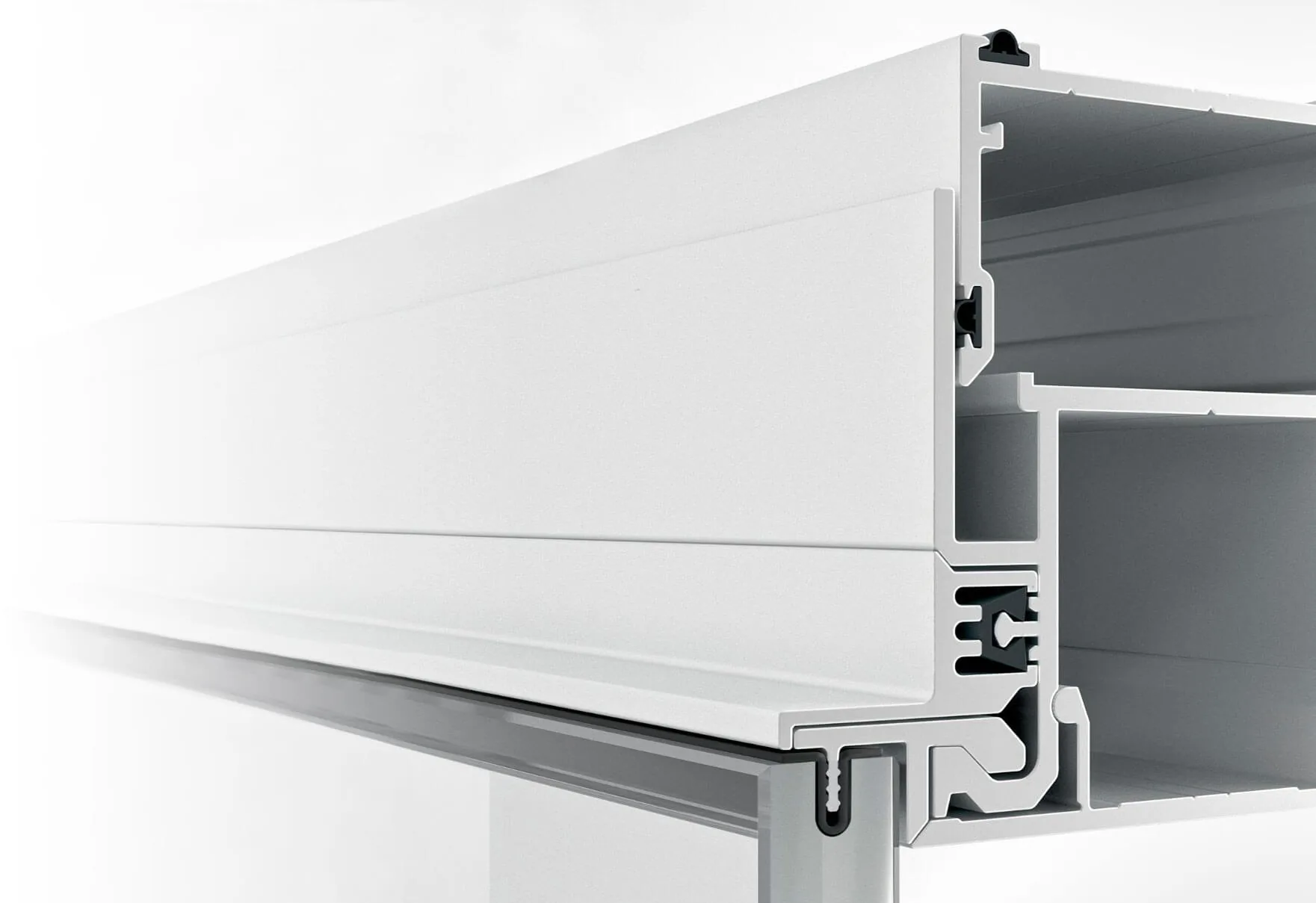

Il compensatore è uno spintore a molla nel profilo superiore: durante il montaggio permette di regolare con precisione i profili in alto, poi lavora come ammortizzatore negli assestamenti dell'edificio e nelle sollecitazioni sismiche. Il livellatore consente una regolazione micrometrica in fase di installazione e compensa i fuori piano del pavimento.
Il connettore superiore, coestruso, si inserisce a pressione nell'incavo della lastra e la stabilizza. La guarnizione di base si innesta nella scanalatura della lastra, fa da guida durante il montaggio e ripartisce i carichi. Il connettore verticale è una guarnizione strutturale in PVC trasparente che corre per tutta l'altezza fra una lastra e l'altra, le tiene complanari e sigilla il giunto.
Il vetro è stratificato di sicurezza, 6.6 nella versione standard: una lastra nella IW1, due coppie di lastre nella IW2.
Le prove di VetroIN: sisma, carico orizzontale e acustica
VetroIN presenta INWALL come parete antisismica e l'ha portata al laboratorio del Dipartimento di Strutture per l'Ingegneria e l'Architettura dell'Università Federico II di Napoli per 38 prove su tavola vibrante.
Sono stati provati due campioni, uno senza porta e uno con porta a battente, con le registrazioni reali dei terremoti dell'Aquila 2009 e di Amatrice 2016 e con input artificiali secondo la norma americana AC156, a intensità crescenti da una PGA di 0,5 fino a circa 12 m/s². Gli spostamenti di interpiano massimi sono stati di 37,3 mm in una direzione e 45,7 mm nell'altra, pari a drift del 13,66‰ e del 16,75‰.
Secondo il catalogo VetroIN la frequenza del sistema è rimasta costante fino alla prova n. 13, segno dell'assenza di danneggiamenti rilevanti, riscontrata anche a vista dopo ogni prova.
Nel marzo 2019 EcamRicert di Vicenza ha misurato la resistenza a carico orizzontale ripartito, con un pistone pneumatico su una barra da 1 m: 200 kg/ml per IW1 e 300 kg/ml per IW2.
Sull'acustica VetroIN dichiara fino a Rw 46 dB per la parete IW2 a doppio vetro con porta, vetro 6.6.1, su un campione di prova 360×300. È un valore di laboratorio dichiarato dal produttore: in ufficio il risultato dipende anche da soffitto, pavimento e porte, e al rilievo guardiamo anche come sono fatti.
Versioni IW1, IW2 e IWC, porte e finiture
IW1 è la parete a vetro singolo, con una lastra stratificata di sicurezza. IW2 è la parete a doppio vetro, con due coppie di lastre stratificate: è la versione su cui VetroIN ha fatto le prove acustiche, con valori fino a Rw 46 dB nella configurazione con porta. IWC è la parete cieca, con pannelli in truciolare nobilitato con carta melaminica sulle due facce e bordi in ABS.
Le porte fanno parte del sistema: a battente o scorrevoli, ad anta singola o doppia, a tutta altezza, con ante intelaiate in alluminio e maniglie disegnate da VetroIN; in alto possono ospitare un chiudiporta a incasso, in basso una ghigliottina acustica.
Il profilo di serie è in alluminio lucido. Su richiesta, con maggiorazione, ci sono il blu, il bronzo e il dark brown chimico, il verniciato bianco, grigio o nero opaco e le essenze rovere, wengè e noce, queste ultime solo per il distanziale fra i due vetri.
Il vetro standard è trasparente; su richiesta si possono avere extrachiaro, acidato, acidato extrachiaro, bianco coprente, bilinea trasparente o bronzo, crossed fuzzy, grigio fumè e stop-sol grigio. Per la versione cieca il catalogo propone quindici finiture di pannello, dal bianco e dal magnolia ai grigi, fino al poro rovere e allo sherwood nero.
Come lavoriamo su INWALL fra Latina, Roma e il Lazio
Si parte da una planimetria, anche di massima, oppure dalle misure dei locali e da qualche foto: su questa base prepariamo un preventivo e vi diciamo quale versione ha senso stanza per stanza. Quando il progetto prende forma, veniamo in ufficio per il rilievo.
Con l'ufficio tecnico VetroIN definiamo progetto e capitolato, e a progettisti e imprese passiamo il disegno tecnico e il capitolato INWALL che VetroIN fornisce su richiesta. Poi la posa la facciamo noi e restiamo il vostro riferimento per l'assistenza. La sede è in Viale Pier Luigi Nervi 190 a Latina; con la Divisione Contract seguiamo uffici, imprese e strutture ricettive anche a Roma e nel Lazio.
