VetroIN a Latina, Roma e nel Lazio: pareti divisorie in vetro e box acustici per uffici
VetroIN progetta e produce dal 2006 pareti divisorie in vetro e legno per uffici e box acustici modulari, nei propri stabilimenti di Castel Mella, in provincia di Brescia.
Foto VetroINIn casa lavorano sia il vetro sia l'alluminio: taglio e molatura delle lastre, tempra, sabbiatura, laminazione e accoppiamento con legno e tessuti, lavorazioni laser. La gamma comprende sei sistemi di parete, dalla INWALL in vetro strutturale a filo, provata su tavola vibrante all'Università Federico II di Napoli, alla parete attrezzata SOLIDWALL, più la linea INPOD di box acustici, dai phone booth alle sale riunioni modulari.
Tra le altre aziende del settore, Skema Libero collabora anche con VetroIN e lavora fra Latina, Roma e il Lazio: prepariamo il preventivo partendo dalla planimetria, sviluppiamo progetto e capitolato con l'ufficio tecnico VetroIN e posiamo direttamente noi pareti e box.
I prodotti VetroIN che proponiamo
Sale riunioni con pareti in vetro sul corridoio
Immagine VetroIN
Dove usiamo pareti e box VetroIN
Con una parete in vetro l'ufficio si divide ma resta luminoso: la luce della finestra arriva fino alla scrivania in fondo, e la riunione non fa da sottofondo a tutto il piano. I casi in cui proponiamo i sistemi VetroIN negli uffici di Roma e del Lazio.
Uffici direzionali e sale riunioni
È l'uso più classico: una stanza chiusa che resta parte dell'ufficio. Chi ci lavora vede la squadra e riceve la luce delle finestre, ma quando chiude la porta la telefonata col cliente non è più affare di tutti. Qui proponiamo INWALL, con le lastre a filo e le porte a tutta altezza, oppure EVOLVINWALL da 100 mm, in vetro singolo o doppio a seconda di quanto deve isolare la parete.
Telefonate e videochiamate nell'open space
L'open space ha tolto le porte, e con le porte è sparito il posto dove telefonare senza che ascolti tutto il piano. Gli SMARTBOX lo restituiscono: entri, chiudi, la luce si accende col sensore di presenza e la ventilazione ricambia l'aria. SMARTBOX 11 è per una persona, SMARTBOX 12 e 14 per due e per quattro, con un tavolo a 75 o 110 cm per lavorare seduti o in piedi.
Sale riunioni senza muri
Quando serve una sala riunioni in più e non si vogliono tirare su muri, si monta un box. INBOX si compone con moduli vetrati e ciechi larghi 500 e 1000 mm, da 1 x 1 m fino a una sala per 10 persone, con luce LED e ricircolo dell'aria nel soffitto. ROUNDBOX 20 e ROUNDBOX 33 sono circolari: il primo accoglie fino a 4 persone con tavolo e divanetto compresi, il secondo fino a 6 come meeting area.
Uffici piccoli e spazi stretti
In una stanza da due scrivanie ogni centimetro di parete conta. TRUELIGHT ha uno spessore di 35 mm col vetro singolo e di 50 mm col doppio vetro; LIGHTWALL porta il doppio vetro in 75 mm e VetroIN la pensa proprio per spazi ridotti, sale meeting e stanze per le videochiamate. Così la stanza si divide senza perdere spazio, e la luce passa comunque da una parte all'altra.
Edifici con un'architettura da rispettare
Ci sono sedi in cui soffitti, pavimenti e facciate sono il pezzo forte dell'edificio, e la parete non deve farsi notare. Con HIDE i profili superiore e inferiore si incassano nel pavimento e nel controsoffitto, oppure restano a vista o a semi-incasso: rimane la lastra, singola o doppia, anche con legno o tessuto interposto.
Pareti attrezzate e archivi
Dove servono armadi e faldoni, la parete può fare anche da archivio. SOLIDWALL è la parete modulare da 100 mm con moduli agganciati in legno o in vetro intelaiato, larghi 50, 100, 150 o 200 cm. STORAGEWALL è la parete a contenitore, con moduli profondi 46 cm, ripiani riposizionabili e ante cieche o in vetro, e si integra con le altre pareti VetroIN.
Altre foto di pareti e box VetroIN
Qui ci sono uffici realizzati da VetroIN per i suoi clienti e render del catalogo: pareti in vetro e legno, vetri colorati, box acustici, più qualche foto delle persone e dei reparti di produzione. Sono lavori di VetroIN, non nostri, e servono a vedere i sistemi montati. Altre immagini sono nelle schede dei singoli sistemi.
Foto e render: VetroIN.
Come sono fatti pareti e box VetroIN
Le pareti VetroIN cambiano per spessore, per quanto si vede il profilo e per quanto isolano; i box INPOD per il numero di persone che ci stanno. Versioni con i codici del catalogo, finiture e dati pubblicati dal produttore, con due righe su come leggerli.
I sistemi di parete
Sei famiglie di pareti su profili in alluminio: la scelta dipende da quanto deve isolare la parete, da quanto spazio c'è e da quanto si vuole vedere il profilo.

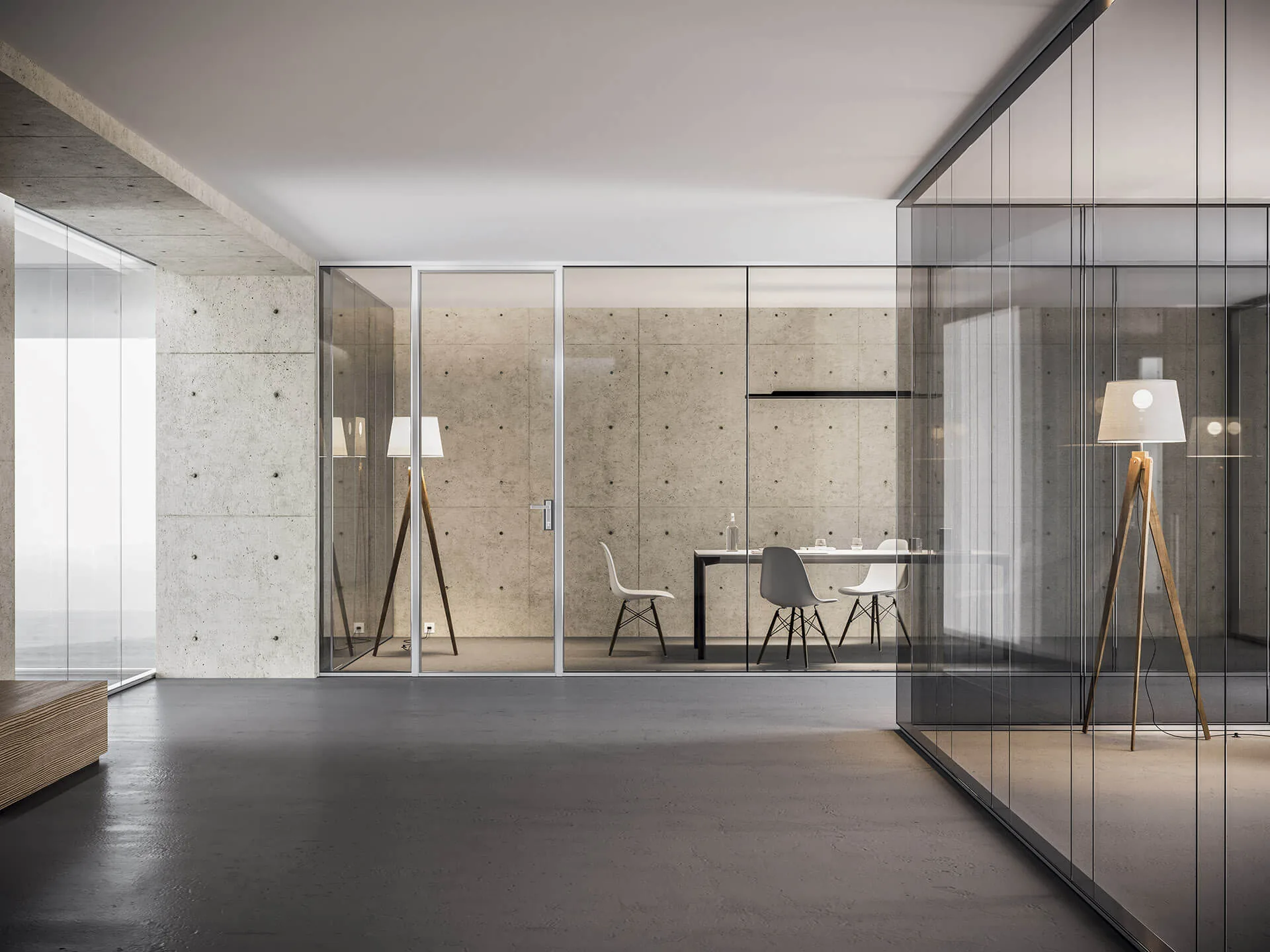

- INWALL — vetro strutturale a filo, 85 mm — Tre versioni con lo stesso profilo da 85 mm: IW1 vetro singolo, IW2 doppio vetro, IWC cieca in truciolare nobilitato sulle due facce. Le lastre sono allineate a filo sul bordo esterno, senza profili di contenimento a vista né collanti: il fissaggio è meccanico, con componenti brevettati da VetroIN. I moduli vetrati usano lastre stratificate di sicurezza 6.6, una in IW1 e due coppie in IW2. Porte scorrevoli o a battente a tutta altezza, con chiudiporta a incasso e ghigliottina acustica.

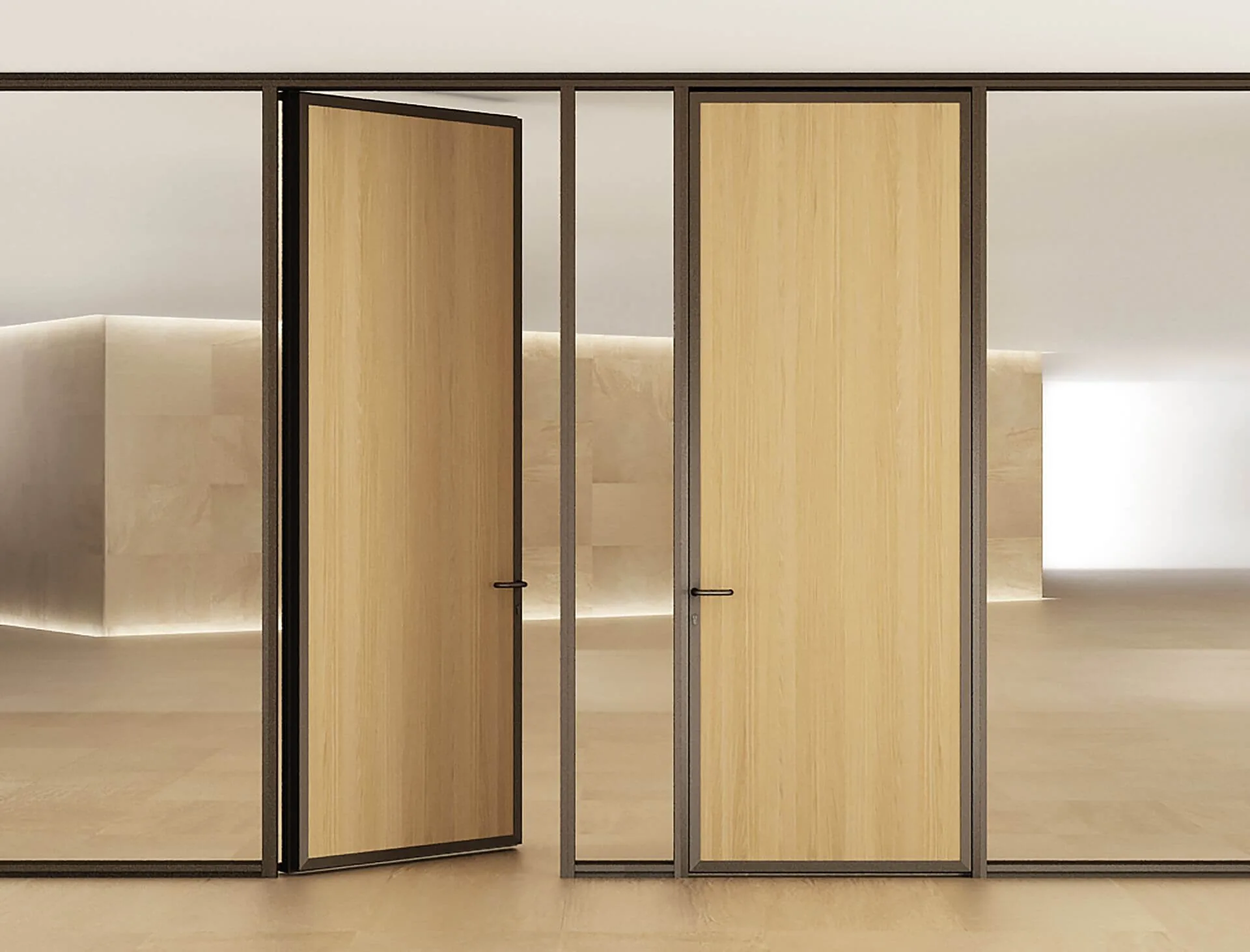

- EVOLVINWALL — vetro e legno, 100 mm — Quattro versioni: EW1 vetro singolo centrale, EWA vetro singolo decentrato, EW2 doppio vetro, EWC cieca. Accoglie vetri stratificati da 10 o 12 mm, vetri con legno o tessuto interposto e pannelli nobilitati, impiallacciati o laccati. Porte a battente o scorrevoli, ad anta singola o doppia, in vetro o legno, ad altezza standard o a tutta altezza.

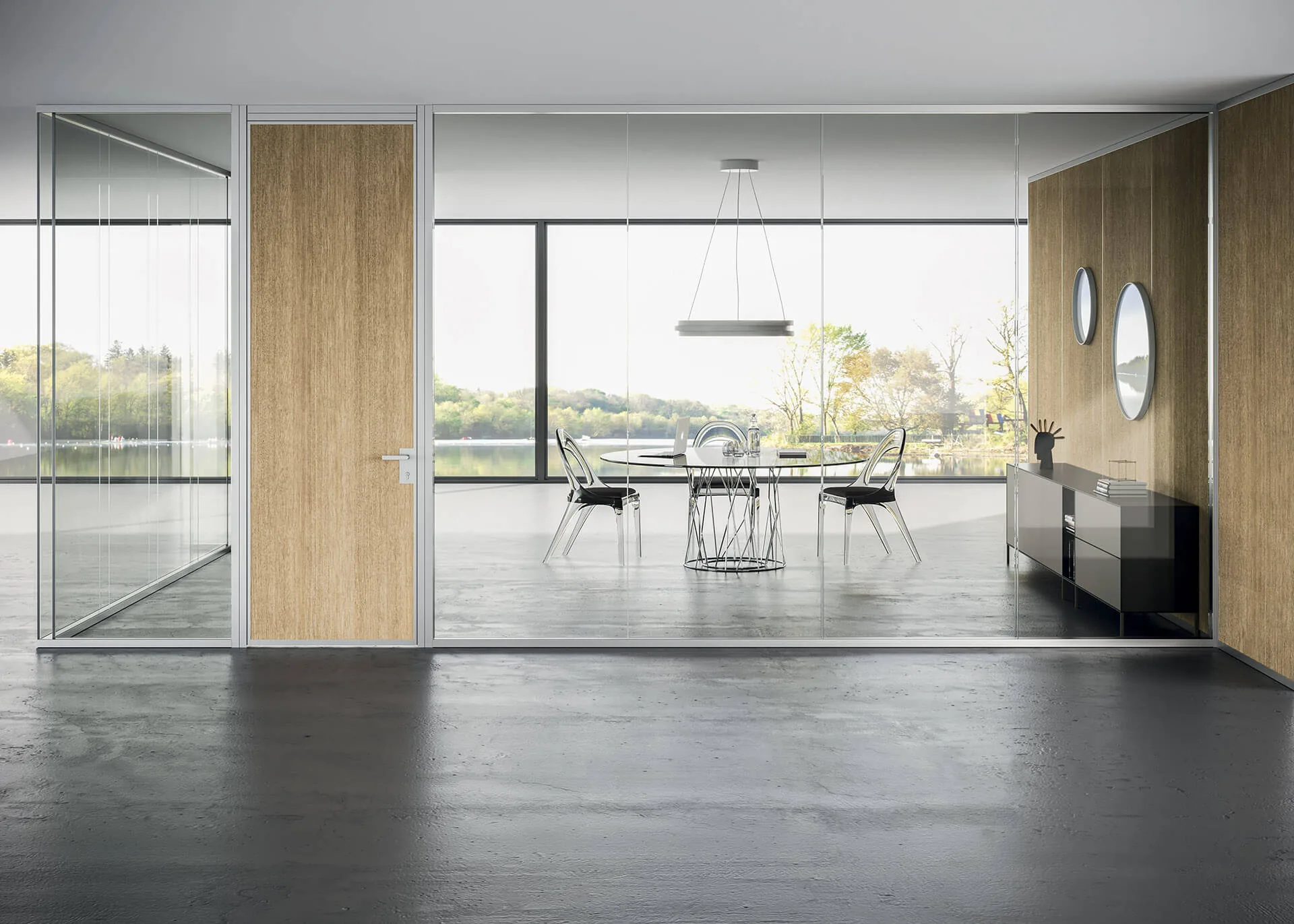

- LIGHTWALL — doppio vetro in 75 mm — Deriva da EVOLVINWALL e porta il doppio vetro in uno spessore di 75 mm. Quattro versioni: LW1 vetro singolo, LW2 doppio vetro, LWA vetro singolo decentrato, LWC cieca. VetroIN la propone per spazi ridotti, sale meeting e stanze per le videochiamate.

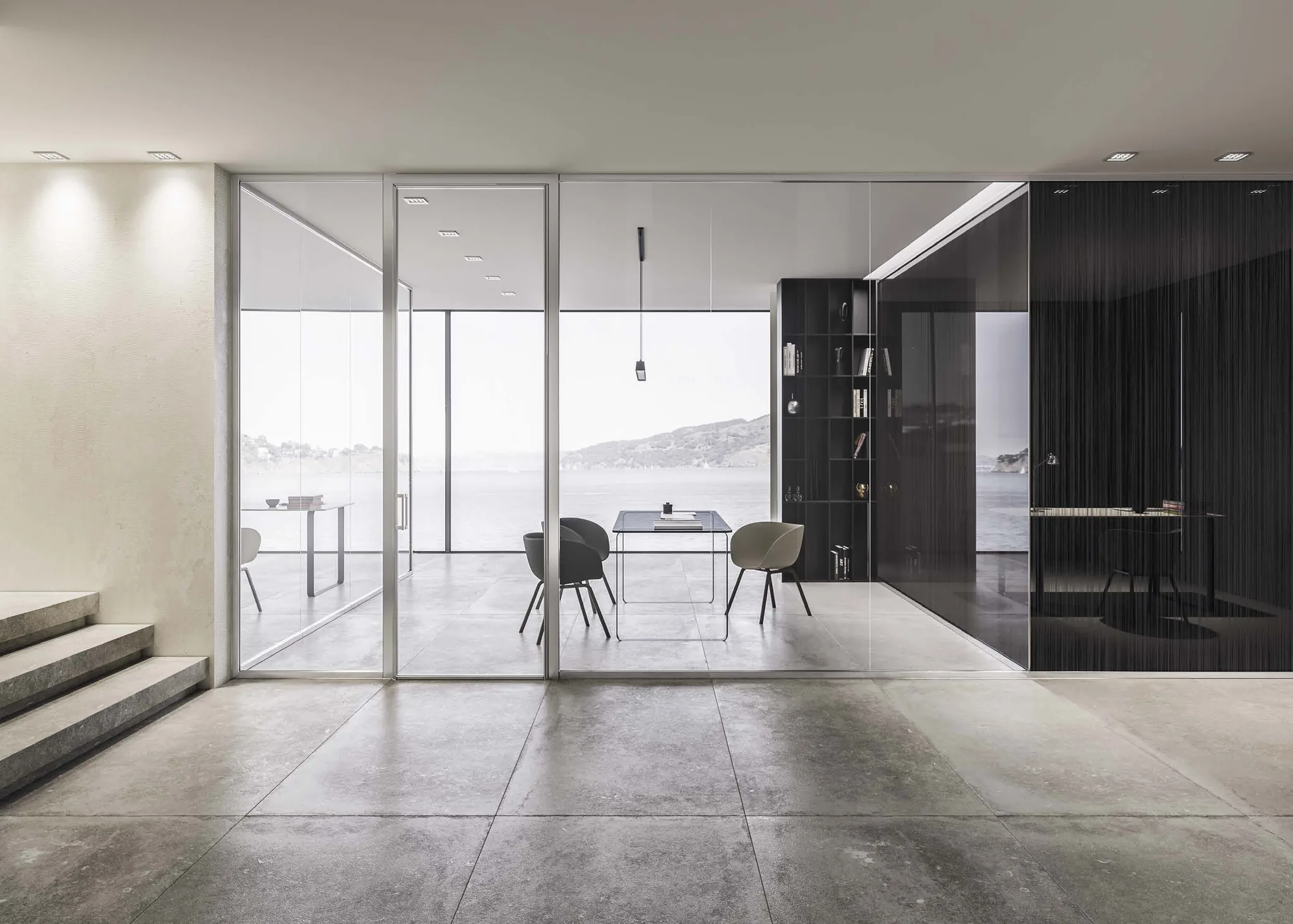

- TRUELIGHT — 35 mm, 50 mm col doppio vetro — Profili sottili in alluminio: TL41 e TL60 a vetro singolo con spessore di 35 mm, TL42 a doppio vetro con spessore di 50 mm. Le lastre si uniscono con giunzioni in alluminio, in policarbonato o con biadesivo cristallino. Porte a battente o scorrevoli, singole o doppie, in vetro o legno. La variante TRUELIGHT COLORS usa vetro stratificato di sicurezza colorato, con gradi di trasparenza diversi fino al colore pieno.

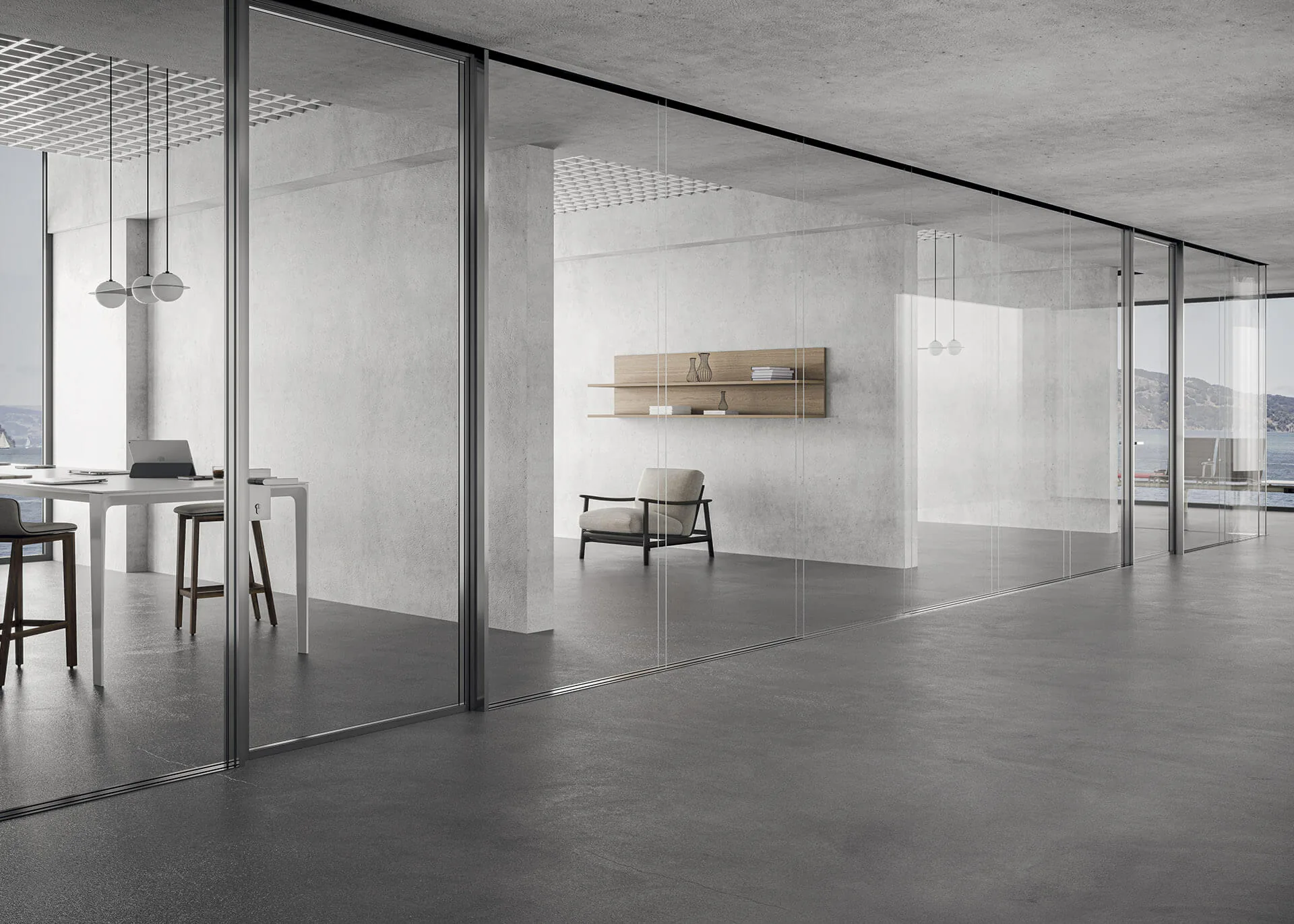

- HIDE — profili a incasso — Quattro versioni: HI1 e HE1 a vetro singolo (50 mm), HI2 e HE2 a doppio vetro (100 mm). I profili superiore e inferiore si incassano nel pavimento e nel controsoffitto, oppure restano a vista o a semi-incasso. Vetri stratificati di sicurezza, o con legno o tessuto interposto, da 10 a 16 mm; porte a battente o scorrevoli ad altezza di parete.

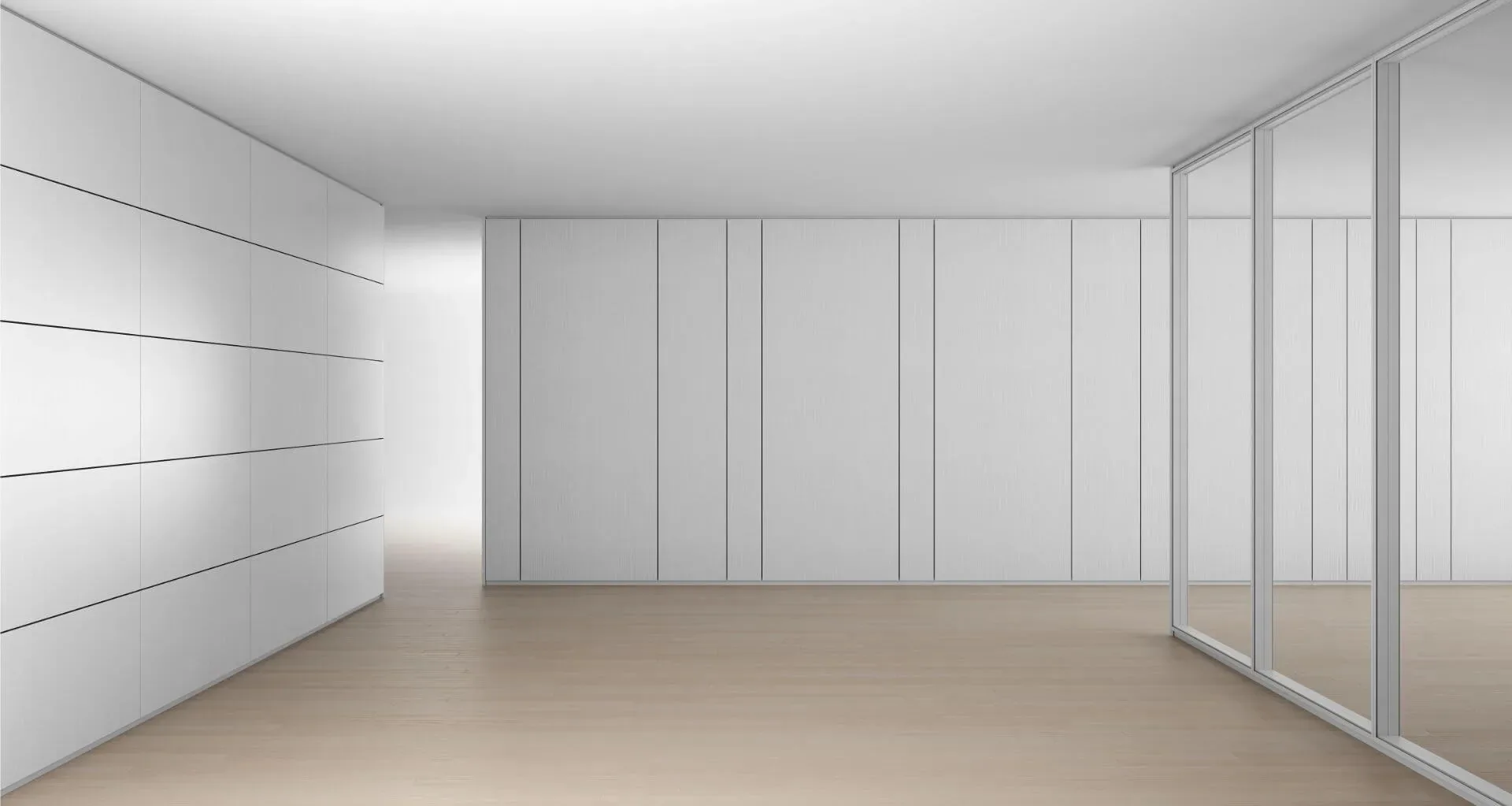

- SOLIDWALL e STORAGEWALL — pareti attrezzate — SOLIDWALL è la parete modulare da 100 mm: struttura portante in profilati di lamiera zincata con piedini di regolazione e moduli agganciati in legno o vetro intelaiato, larghi 50, 100, 150 o 200 cm (SW1 vetro singolo, SW2 doppio vetro, SWC cieco). STORAGEWALL è la parete a contenitore, con moduli larghi 50 o 100 cm e profondi 46 cm, anta in vetro (ST1) o cieca (STC) e cerniere con apertura a 95°.
La linea INPOD
Box acustici autoportanti da una a dieci persone, più i pannelli OUTBOX per creare zone riservate nell'open space.
- INBOX — la sala riunioni modulare — Moduli vetrati o ciechi larghi 500 e 1000 mm, da comporre a partire da 1 x 1 m fino a sale per 10 persone; più box si possono collegare fra loro. Vetri in doppia lastra stratificata 5.5.1, pareti cieche con pannello interno acustico rivestito in tessuto, soffitto acustico con ventole di ricircolo e luce LED, porta vetrata o cieca con serratura magnetica. Raffrescamento, deumidificazione, filtrazione e sanificazione si aggiungono come optional.
- ROUNDBOX 20 — circolare, fino a 4 persone — Diametro esterno di 2000 mm e pareti strutturali in vetro temperato curvo; le due porte contrapposte si muovono insieme su un binario nel soffitto. Tavolo circolare e divanetto imbottito sono compresi, con presa Schuko e prese USB nel piano del tavolo. Luce LED integrata e ricircolo dell'aria con sanificazione PCO.
- ROUNDBOX 33 — meeting area fino a 6 persone — Diametro esterno di 3300 mm, vetri temprati da 8 mm che fanno da struttura, porte a doppia anta scorrevole su guida semicircolare. Tende o pannelli in feltro ondulato scorrono su due binari per chiudere la vista; esiste anche la versione tutta vetro, senza tende. Pannello interno predisposto per un monitor, ricircolo con sanificazione PCO e raffrescamento interno.
- SMARTBOX 11, 12 e 14 — phone booth — Per una, due o quattro persone, con ingombro in pianta di 97 x 97, 190 x 97 e 190 x 137 cm. Struttura tubolare su piedini regolabili, pareti cieche a doppio pannello con tessuto acustico all'interno, porte in vetro stratificato con chiusura magnetica perimetrale, luce LED con sensore di presenza. Ventilazione da 80 m³/h nel modello singolo e da 160 m³/h negli altri due; presa Schuko e USB, tavolo a 75 o 110 cm su SMARTBOX 12 e 14.
- OUTBOX — pannelli per l'open space — Pannelli fonoassorbenti freestanding, dritti o curvi: telaio in alluminio con schermo in feltro ondulato da 1700 g stampato a caldo. Larghezze di 800, 1000 e 1200 mm, altezze di 1600, 1800 e 2400 mm; i pannelli si collegano con snodi metallici per comporre disposizioni diverse.
- Aria pulita nei box — Su tutti i prodotti della linea INPOD si può installare un sistema di sanificazione attiva a tecnologia PCO, cioè ossidazione fotocatalitica. Sui ROUNDBOX fa parte del ricircolo dell'aria.
Vetri e finiture
Vetri e pannelli sono in gran parte comuni ai vari sistemi, così pareti, porte e box dello stesso ufficio possono avere le stesse finiture.
- Vetri — Trasparente di serie; su richiesta extrachiaro, acidato, acidato extrachiaro, bianco coprente, bilinea trasparente, bilinea bronzo, crossed fuzzy, grigio fumè e stop-sol grigio. Su SOLIDWALL il vetro è solo trasparente, sulle ante STORAGEWALL è acidato.
- Pannelli — Quindici finiture per le parti cieche, dai bianchi V1A e V1B ai grigi V2E, V2F e V2G fino alla serie V3, per esempio V3M Poro Rovere, V3N Sherwood Nero e V3P Firenze. HIDE nasce solo vetrata e non ha versione cieca.
- Profili — Cambiano da sistema a sistema: alluminio naturale spazzolato, lucido o opaco chimico, nero chimico, verniciato bianco, grigio o nero opaco; su richiesta blu, bronzo e dark brown chimico. INWALL e INBOX prevedono anche l'impiallacciato rovere, wengè o noce, che su INWALL riguarda solo il distanziale fra i due vetri.
- Tessuti e decori dei box — Nove tessuti acustici per gli interni di INBOX e ROUNDBOX, cinque per SMARTBOX (Kaki, Mattone, Ottanio, Denim, Mela), e quindici decori per i pannelli esterni. OUTBOX ha il feltro in grigio scuro, grigio chiaro e antracite, più arancio, verde lime e blu su richiesta.
- Vetri su progetto — Per i progetti speciali VetroIN lavora il vetro anche al laser, con legno o tessuto interposto, con pellicole LCD che regolano la trasparenza e con sistemi di proiezione frontale o retroproiezione. Si valutano sul singolo progetto, sistema per sistema, insieme all'ufficio tecnico VetroIN.
Prove e dati dichiarati
I numeri che VetroIN pubblica sulle sue pareti e sui suoi box, con quello che serve per leggerli bene.
- Isolamento acustico, vetro singolo — EVOLVINWALL e TRUELIGHT: 35, 36 e 37 dB con vetri 5.5.1, 6.6.1 e 6.6.A. HIDE: 37 dB con vetro 6.6.1.
- Isolamento acustico, doppio vetro e pareti cieche — EVOLVINWALL: 41, 44 e 46 dB con vetri 5.5.1, 6.6.1 e 6.6.A. LIGHTWALL: 46 dB con 6.6.A. HIDE: 44 dB con 6.6.1. TRUELIGHT: 37, 38 e 39 dB con 5.5.1, 5.5.A e 6.6.A. INWALL IW2: fino a Rw 46 dB nella prova con porta. Le pareti cieche di EVOLVINWALL e SOLIDWALL, con doppio pannello da 18 mm e materassino, sono dichiarate a 44 dB.
- Come leggere i decibel delle pareti — Sono valori di laboratorio dichiarati da VetroIN, misurati su un campione di parete. In ufficio il risultato dipende anche dal soffitto, dal pavimento, dalle porte e da come la parete si raccorda all'edificio: per questo lo valutiamo sul progetto, stanza per stanza.
- INBOX: 35 dB — È il box della linea INPOD con una prova acustica pubblicata: indice R'w di 35 dB, misurato nel 2019 dallo Studio Tecnico Robaudi di Firenze secondo UNI EN ISO 11957 e UNI EN ISO 717-1. Il valore riguarda la cabina provata: per una composizione diversa lo verifichiamo con VetroIN sul progetto.
- SMARTBOX: cosa significano i 17 dB — Il valore di 17 dB che accompagna gli SMARTBOX è il rumore della ventola, non l'isolamento del box: dice quanto è silenziosa l'aerazione, che nel modello singolo ricambia l'aria 40 volte l'ora.
- Prove sismiche su INWALL — 38 prove su tavola vibrante al Dipartimento di Strutture per l'Ingegneria e l'Architettura dell'Università Federico II di Napoli, su due campioni, con e senza porta a battente. Sono stati usati gli accelerogrammi dei terremoti dell'Aquila 2009 e di Amatrice 2016 e input artificiali secondo la norma americana AC156, fino a una PGA di circa 12 m/s². Spostamenti di interpiano massimi di 37,3 mm in X e 45,7 mm in Y (drift 13,66‰ e 16,75‰); il catalogo VetroIN riporta l'assenza di danneggiamenti rilevanti delle partizioni.
- Prova di carico su INWALL — Carico orizzontale ripartito di 200 kg al metro lineare per IW1 e di 300 kg per IW2, in una prova eseguita da EcamRicert a Vicenza nel marzo 2019.
- Capitolati e disegni tecnici — VetroIN li fornisce su richiesta, sistema per sistema. Li chiediamo noi e li sviluppiamo con l'ufficio tecnico VetroIN insieme al progetto; per il primo preventivo bastano una planimetria o le misure di massima e qualche foto.
Ti interessa un prodotto VetroIN?
Ti aiutiamo a scegliere quello adatto e la posa la facciamo noi. Il preventivo è gratuito; il sopralluogo tecnico lo fissiamo quando si passa al progetto, prima dell’ordine.
Per un lavoro fuori dal Lazio scrivici comunque: valutiamo caso per caso.
